Kurzantwort
Die Herstellung von PP-Wäschern umfasst die Fertigung von Polypropylen (PP)-Wäschern – vertikalen Türmen zur Reinigung korrosiver Abgase aus Galvanisierungs-, Ätz- und chemischen Prozessen – aus thermoplastischen Platten, die mittels Heißwerkzeug-Stumpfschweißen verbunden und durch Extrusionsschweißen verstärkt werden. Die Schweißverbindungen sind das Herzstück des Wäschers: Der Behälter befindet sich in einer aggressiven Atmosphäre aus Säure- und Laugendämpfen, und eine fehlerhafte Naht kann zu Leckagen, Spannungsspitzen und Stellen führen, an denen sich Chemikalien konzentrieren und angreifen. Korrosionsbeständige Schweißverbindungen entstehen durch das Zusammenwirken dreier Faktoren: die richtige Werkstoffgüte für die Rauchgaszusammensetzung, vollständige Verschmelzung ohne Lufteinschlüsse oder Verunreinigungen und gleichbleibende maschinengesteuerte Schweißparameter (Die WeiBond-Stumpfschweißmaschinen von Weissenberg halten die Heizplatte innerhalb von ca. ±5 °C, und die Extrusionsschweißmaschinen von Weldy fertigen die Kehlnähte, die jede Naht verstärken.) Jede Naht ist visuell zu prüfen; ergänzen Sie dies gegebenenfalls durch elektrische Hochspannungsprüfungen und/oder Dichtheitsprüfungen mit Wasserfüllung gemäß Projekt- oder Qualitätssicherungsplan – denn ein im Betrieb undichter Wäscher ist nicht nur ein Reparaturfall, sondern ein Sicherheitsversagen.
Was ist ein PP-Scrubber?
Definition: PP-Schrubber
Ein PP-Wäscher ist ein Behälter zur chemischen Abgasreinigung, der aus Polypropylen (PP)-Platten gefertigt ist. Prozessabgase – typischerweise Säure- oder Laugendämpfe aus Galvanikanlagen, Ätz- und Beizbädern, Halbleiterfabriken und Laborlüftungsanlagen – treten am Boden in den Turm ein und strömen durch ein Füllmaterial (z. B. PP-Pall-Ringe oder Schüttpackungen) nach oben, während von oben Waschflüssigkeit eingesprüht wird. Der Gegenstromkontakt überträgt die Schadstoffe aus dem Gasstrom in die Flüssigkeit. Der Behälterkörper ist ein vertikaler Zylinder oder Kasten aus PP-Platten, in den Düsen, Flansche, Stützringe und ein Tropfenabscheider eingeschweißt sind. Da das Innere des Behälters ständig mit aggressiver Flüssigkeit benetzt und korrosiven Gasen ausgesetzt ist, bilden das Material und seine Schweißnähte die beiden Schutzbarrieren des Wäschers.
Dieser Leitfaden beschreibt, wie Hersteller von Abgasreinigungsanlagen Schweißverbindungen erzielen, die jahrelang korrosionsbeständig bleiben: die Material- und Schweißanforderungen für den Einsatz in korrosiven Abgasen, Schweißtechniken für Gehäuse mit großem Durchmesser, Qualitätssicherung und Schweißnahtprüfung sowie wie die Maschinenlinie von Weissenberg eine gleichbleibende Produktion von Abgasreinigungsanlagen unterstützt. Er richtet sich an Hersteller von Abgasreinigungsanlagen, Betreiber von Chemieanlagen und Galvanisierungsbetrieben, die eine Abgasnachbehandlung spezifizieren, sowie an alle, die eine Eigenfertigung in Betracht ziehen. Die verfahrenstechnischen Grundlagen der Verbindungen finden Sie in unserem [Link zu den entsprechenden Abschnitten]. Anleitung zum Stumpfschweißen von KunststoffplattenDie
Warum Schweißverbindungen die Korrosionsbeständigkeit von Wäschern bestimmen
In einem Wäscher bietet das Blechmaterial die grundlegende chemische Beständigkeit – doch die Schweißnähte entscheiden über Korrosionsbeständigkeit. Vier Mechanismen machen die Naht zum zentralen Faktor für die Langlebigkeit des Wäschers:
- Dichtheitsprüfung. Die Hülle eines Wäschers enthält Waschflüssigkeit und trennt die Prozessatmosphäre von der Umgebung. Jede Nahtfehlerstelle – eine kalte Schweißnaht, ein Nadelloch, eine unvollständige Verschmelzung – kann zu einem Leckweg für korrosive Flüssigkeiten und Dämpfe werden.
- Chemische Konzentration an Defekten. Hohlräume, Mikrospalte und Verunreinigungen an der Fügefläche bieten Chemikalien die Möglichkeit, sich anzureichern und zu binden. Was als kleine Unregelmäßigkeit beginnt, kann sich zu einer Korrosionsstelle entwickeln, die bevorzugt die Schweißzone angreift.
- Spannungskonzentration an der Nahtstelle. Wäscher sind große Behälter: Der hydrostatische Druck der Waschflüssigkeit, Temperaturschwankungen, Windlasten auf hohen Türmen und Vibrationen des Ventilators konzentrieren die Spannungen an den Verbindungsstellen. Schlecht konstruierte oder ausgeführte Verbindungen können unter kombinierter mechanischer, thermischer und Vibrationsbelastung zu Rissbildungsstellen werden.
- Thermische Zersetzung kann die Leistungsfähigkeit von Verbindungen beeinträchtigen. Überhitzung während des Schweißens führt zur Schädigung des PP-Polymers, was die mechanischen und chemischen Eigenschaften der Verbindung beeinträchtigen kann, noch bevor diese in Betrieb genommen wird.
Die praktische Konsequenz: Die präzise Steuerung von Heiztemperatur, Druckstufen und Zykluszeit reduziert Schweißfehler, was entscheidend für die Korrosionsbeständigkeit eines Wäschers über seine gesamte Lebensdauer ist. Betriebe, die das Schweißen als Nebentätigkeit betrachten, geben ihre Gewinnspanne tendenziell für Nacharbeiten, Leckagereparaturen und Sicherheitsvorfälle aus.
Materialauswahl: Welcher Kunststoff eignet sich für den Einsatz in Abgasreinigungsanlagen?
Polypropylen (PP) ist das Standardmaterial für Wäscher, da es eine breite chemische Beständigkeit, gute Schweißbarkeit und günstige Kosten vereint. PP ist jedoch nicht der einzige Werkstoff; in Wäschern kommen auch andere Thermoplaste zum Einsatz, wenn die Rauchgaszusammensetzung dies erfordert.
| Material | Typische Anwendung in Scheuersaugmaschinen | Hinweise zur chemischen Beständigkeit | Schweißnormenreferenz |
| PP-H (Polypropylenhomopolymer) | Standardmaterial für Wäschergehäuse bei Säure-/Laugenabgasen (z. B. Salzsäure- oder Schwefelsäureabgase; Laugenwäscher) – überprüfen Sie die spezifische Güteklasse anhand der chemischen Zusammensetzung Ihrer Abgase. | Ausgezeichnete Beständigkeit gegenüber den meisten Säuren und Laugen; eingeschränkte Beständigkeit gegenüber starken Oxidationsmitteln und einigen Lösungsmitteln bei erhöhter Temperatur | DVS 2207-11 (Heißwerkzeug-Stumpfschweißen von PP) |
| PP-B (Polypropylen-Blockcopolymer) | Komponenten von Abgasreinigungsanlagen, die Stößen, niedrigen Temperaturen oder zyklischer Belastung ausgesetzt sind, wobei eine verbesserte Zähigkeit von Vorteil ist | Im Großen und Ganzen ähnliche chemische Zusammensetzung wie PP-H, jedoch bessere Beständigkeit gegen Tieftemperaturschlag und Spannungsrisskorrosion; etwas geringere Steifigkeit und Hitzebeständigkeit. | DVS 2207-11 (Heißwerkzeug-Stumpfschweißen von PP) |
| PVC-U (unweichgemachtes PVC) | Rauchgasabführung und kleinere Wäscher im Betrieb bei mittleren Temperaturen und hoher Säurebelastung, wo die Kosten eine Rolle spielen. | Gute Beständigkeit gegenüber vielen Mineralsäuren und Laugen; nicht für Hochtemperatur- oder stark oxidierende Anwendungen geeignet | DVS 2207-12 (Heißschweißen von PVC-U) |
| PVDF (Polyvinylidenfluorid) | Wäscherabschnitte, die heiße, stark oxidierende Dämpfe (z. B. nasses Chlor, heiße Chromsäure) abführen, in denen PP nicht überleben kann | Hervorragende Beständigkeit gegenüber vielen starken Säuren und Oxidationsmitteln bei erhöhter Temperatur; Premium-Kosten | DVS 2207-15 (Heißwerkzeug-Stumpfschweißen von PVDF) |
Auswahlregeln, die in der Praxis gelten:
- Standard-Abgasreinigung → PP. Die meisten Abgasströme aus der Galvanotechnik und der chemischen Industrie werden von PP-H aufbereitet; sie ist das Arbeitspferd der Branche.
- Stoß- und Kälteeinwirkung → PP-B. Wo der Turm Stößen, kalten Klimazonen oder zyklischer Belastung ausgesetzt ist, bietet die Zähigkeit des Copolymers Schutz.
- Heiße, oxidierende Dämpfe → PVDF. Wenn die Dämpfe die chemischen Grenzen von PP überschreiten, ist PVDF die Premium-Lösung – allerdings zu einem Premium-Preis.
- Bitte prüfen Sie dies stets beim Materiallieferanten. Die genaue chemische Beständigkeit hängt von der jeweiligen Schadstoffklasse, der Zusammensetzung der Abgase, der Konzentration und der Temperatur ab. Keine Tabelle kann eine klassenspezifische Kompatibilitätsprüfung anhand Ihres tatsächlichen Abgasstroms ersetzen.
Wählen Sie PP, wenn…
- Der Abgasstrom ist ein herkömmliches Säure-/Laugengemisch bei mäßiger Temperatur.
- Sie benötigen das optimale Verhältnis von Kosten, Schweißbarkeit und Haltbarkeit.
- Sie wünschen sich ein bewährtes, umfassend dokumentiertes Scheuermittel.
- Bei Gehäusen mit großem Durchmesser spielen die Materialkosten eine bedeutende Rolle.
Wählen Sie PVDF (oder PVC-U), wenn…
- Der Rauch ist stark oxidierend oder heiß genug, um die Grenzwerte von PP (PVDF) zu überschreiten.
- Produktreinheit oder Leckageabdichtung erfordern maximale Materialleistung
- Budget und niedrige Temperaturen ermöglichen den Einsatz von PVC-U in säureintensiven, mittelstark beanspruchten Umgebungen.
- Die lange Lebensdauer in aggressiver Chemie rechtfertigt den höheren Preis (PVDF).
Für einen vollständigen Überblick über Material und Temperatur bei PP-, HDPE- und PVDF-Platten besuchen Sie unsere Website. Leitfaden für Schweißmaterialien für HDPE-, PP- und PVDF-Plattenund für das PP-spezifische Verfahren mit erhitztem Werkzeug, unser PP-Plattenschweißverfahren gemäß DVS 2207-11Die
Schweißtechniken für Abgasreinigungskörper mit großem Durchmesser
Wäschertürme werden mit zwei sich ergänzenden Schweißverfahren gebaut. Großkalibrige Türme – die mehrere Meter hoch und über einen Meter im Durchmesser sein können – erfordern beide Verfahren:
| Verfahren | Wo es auf einem Scheuermittel verwendet wird | Stärken | Einschränkungen |
| Stumpfschweißen mit erhitztem Werkzeug | Lange, gerade Plattenfugen, die die Turmwände bilden; Plattenverbindungen vor der Montage | Starke, homogene Verbindungen ohne Füllstoff; schnell bei langen Nähten; maschinengesteuert mit aufgezeichneten Parametern | Erfordert ebene, ausgerichtete Paneele und eine leistungsfähige Maschine; die Verbindungen sind geradlinig. |
| Extrusionsschweißen | Längsnähte von gebogenen Rohren, Ringversteifungen, Düsen-Rohr-Verbindungen, Abrundungen, Halterungen und Reparaturen | Flexibel für dreidimensionale Verbindungen; fügt Material zum Aufbau von Kehlnähten und Versteifungen hinzu; Standard für die Montage und Reparatur vor Ort | Stärker bedienerabhängig; langsamer bei langen, geraden Nähten; Qualität des Schweißdrahts und Vorwärmung spielen eine Rolle. |
Ein typischer Fertigungsablauf für große Wäscher: PP-Platten werden zugeschnitten (für präzise Paneel- und Düsenöffnungen in der Serienproduktion wird üblicherweise eine CNC-Fräse verwendet), die Wandpaneele werden maschinell zu durchgehenden Streifen oder gebogenen Mantelabschnitten stumpfgeschweißt, anschließend wird der Turm montiert – die Längsnähte des gebogenen Mantels werden durch Extrusionsschweißen verschlossen, Düsen und Flansche mit Kehlnähten eingeschweißt und äußere Ringversteifungen angebracht, um den Mantel mit großem Durchmesser unter Last rund zu halten. Weissenberg's Weldy-Extrusionsschweißer Sie sind speziell für die Verstärkung und Reparatur von PP- und HDPE-Wäschern und -Tanks vorgesehen. Das Extrusionsschweißen von PP erfolgt gemäß den Verfahrensparametern der DVS 2207-4 (Extrusionsschweißen von Rohren, Rohrleitungsteilen, Formstücken und Paneelen).
Zylindrische Wäschergehäuse werden durch Walzen oder Biegen des Blechs vor der Montage geformt; die geraden Biegungen – Flansche, Kanalübergänge und Kantenabschlüsse – werden durch Linienbiegen realisiert. Die Biegeanlagen von Weissenberg verarbeiten PP-Bleche für die Herstellung chemischer Wäscher, und das kombinierte Schweiß- und Biegesystem ermöglicht sowohl das Fügen als auch das Formen in einer Produktionslinie. Siehe die Weissenberg PP Scrubbers Lösungsseite für die komplette Produktionsanlage für Wäscher.
Qualitätssicherung: Prüfung und Test von Schweißnähten an Wäschern
Die Schweißnahtqualität der Wäscher wird schrittweise überprüft – von der Prozesskontrolle während des Schweißens bis hin zu Tests am fertigen Behälter. Dieser schrittweise Ansatz ermöglicht es, „korrosionsbeständige Schweißverbindungen“ nachzuweisen und nicht nur anzunehmen.
- Sichtprüfung jeder Naht. Erste Stufe der Qualitätssicherung: Überprüfung der Nahtform, der Abmessungen, der Verschmelzung und der Oberflächenfehler an allen Schweißnähten – Stumpfschweißungen anhand der Bewertungskriterien von DVS 2202 Supplement 1 (Heißplattenschweißen), Extrusionsschweißungen anhand der Bewertungskriterien von DVS 2202 Supplement 5 (Extrusionsschweißen).
- Schweißnahtprüfungsmuster. Bei der Serienfertigung werden Prüfstücke unter den gleichen Parametern geschweißt und mittels Makroschnitt (Querschnittsuntersuchung der Schmelzqualität) und, falls im Projekt oder im Qualitätssicherungsplan erforderlich, mittels mechanischer Prüfung überprüft.
- Spark-Test. Eine Hochspannungs-Funkenprüfung entlang der Nähte wird häufig dort eingesetzt, wo eine porenfreie Verbindung entscheidend ist. Sie deckt Materialfehler auf, die bei einer Sichtprüfung übersehen werden können (DVS 2206-4), ersetzt aber nicht die Dichtheitsprüfung. Die Prüfung sollte angewendet werden, wenn sie im Projekt- oder Qualitätssicherungsplan vorgesehen ist.
- Wasserfüllungs-/Dichtheitsprüfung. Sofern vorgeschrieben, füllen Sie den zusammengebauten Behälter (oder die flüssigkeitsdichten Abschnitte) mit Wasser und prüfen Sie während einer Einweichzeit alle Nähte auf Undichtigkeiten (DVS 2206-2).
- Dokumentierte Parameter. Die aufgezeichneten Schweißparameter (Material, Dicke, Blechtemperatur, Drücke, Zeiten) machen aus „Vertrauen Sie uns“ Beweise – und die Kunden von Chemieanlagen fordern dies zunehmend.
Die gleiche Logik wie bei der Tankfertigung gilt: Ein im Betrieb entdeckter Fehler verursacht nur einen Bruchteil eines Fehlers, der beim Kunden in der Produktionslinie auftritt. Die vollständige, normbasierte Qualitätscheckliste finden Sie in unserer [Website/Plattform einfügen]. DVS 2207 Leitfaden zur Einhaltung der Vorschriften und QualitätschecklisteDie
Wie Weissenberg-Maschinen zuverlässige, korrosionsbeständige Schweißnähte erzeugen
Die Fertigungslinie für Wäscher von Weissenberg basiert auf vier Kontrollmerkmalen, die sich direkt auf die Schweißnahtqualität auswirken:
- Stabile Temperaturregelung der Heizplatte. Die Heizplatte gewährleistet eine Temperaturgenauigkeit von ca. ±5 °C, wodurch sowohl Kaltverschweißungen (unvollständige Verschmelzung) als auch Überhitzung (Polymerabbau, der die Korrosionsbeständigkeit beeinträchtigen kann) vermieden werden.
- Parameterrückmeldung in Echtzeit. Eine Siemens-SPS mit Touchscreen passt automatisch Druck, Temperatur und Zeit pro Schweißung an und reduziert so bedienerabhängige Abweichungen – ein entscheidender Faktor, wenn jede Naht an einem hohen Turm die gleiche Qualität aufweisen muss.
- Synchronisierte mechanische Konstruktion. Ein stabiler Stahlrahmen und ein synchroner Antrieb sorgen für gleichmäßigen Druck über die gesamte Paneelbreite und verhindern so unvollständige Verschmelzungsnähte und schwache Nahtenden.
- Eine stabile, ebene Arbeitsplattform. Eine stabile, ebene Plattenauflage sorgt dafür, dass die Blechkanten beim Schweißen ausgerichtet bleiben – eine Fehlausrichtung verringert den tragenden Bereich und erzeugt Kerbwirkungen.
| Regelcharakteristik | Was es verhindert | Warum das für Scheuersaugmaschinen wichtig ist |
| Stabile Temperaturregelung der Heizplatte (±5 °C) | Kaltschweißungen und thermische Zersetzung | Thermisch geschädigtes PP kann eine verminderte chemische und mechanische Beständigkeit aufweisen; Kaltverschweißungen können Leckagen verursachen. |
| Echtzeit-Parameterrückmeldung (Siemens SPS) | bedienerabhängige Variation | Jede Naht an einem großen Turm muss so gleichmäßig wie möglich sein, Naht für Naht. |
| Synchronisierte mechanische Konstruktion | Ungleichmäßiger Druck, partielle Verschmelzung | Breite Paneele benötigen einen gleichmäßigen Druck über die gesamte Breite |
| Stabile, ebene Arbeitsplattform | Fehlausrichtung und Stufen an Gelenken | Ausrichtungsfehler werden zu Spannungsherden und Angriffsflächen für chemische Angriffe |
Einen detaillierteren Vergleich der Vorteile von Maschinensteuerung für eine Fertigungsstätte finden Sie unter: CNC-Kunststoffplattenschweißgerät vs. manuelles SchweißgerätDie
Effiziente Skalierung der Scrubber-Produktion
Die Herstellung von Abgasreinigungsanlagen ist eine Fertigungsdisziplin, nicht nur eine Schweißarbeit. Erfolgreich skalierbare Betriebe standardisieren jeden Schritt, bevor die Anlage zum Schweißen kommt:

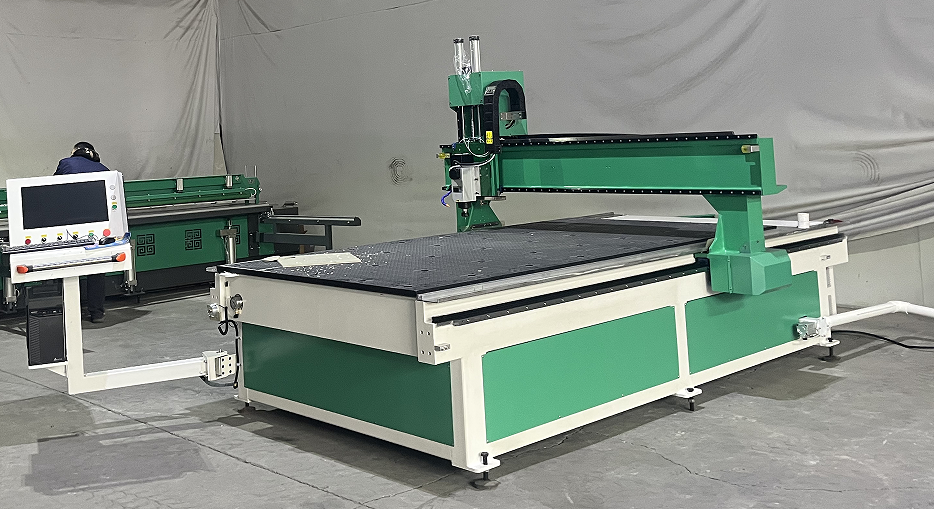

- Einmal präzise schneiden. Durch CNC-Fräsen von PP-Platten (einschließlich Düsen- und Flanschöffnungen) werden Abweichungen beim manuellen Anpassen vermieden und die Montage beschleunigt – falsch zugeschnittene Platten kosten Schweißzeit und führen zu Spannungsspitzen an den Verbindungsstellen.
- Den Schweißplan standardisieren. Blechdicke, Plattentemperatur, Heizzeit und Drücke pro Material und Dicke einmal definieren, dann wiederholen – wobei die Parameter zur Rückverfolgbarkeit aufgezeichnet werden.
- Schweißen mit Montage abstimmen. Die Stumpfschweißpaneele werden parallel zur Gehäusemontage an der Maschine hergestellt, sodass die gebogenen Abschnitte bereit sind, wenn der Turm zusammengebaut wird.
- Verwenden Sie das richtige Werkzeug für die jeweilige Verbindung. Maschinelles Stumpfschweißen für lange, gerade Nähte; Extrusionsschweißen für gebogene Nähte, Düsen, Kehlnähte und Reparaturen; Walzen oder Biegen für zylindrische Gehäuse; und Linienbiegen für Flansche und Übergangsstücke – das duale Schweiß- und Biegesystem ermöglicht es einer Produktionslinie, sowohl das Fügen als auch das Biegen durchzuführen.
- Prüfen Sie während der Arbeit. Prüfen Sie jede Naht, bevor sie unter dem nächsten Montageschritt verschwindet; Nacharbeiten nach der Montage kosten ein Vielfaches der Nacharbeit am Arbeitsplatz.
Die Produktion von Abgasreinigungsanlagen skaliert mit gleichbleibender Qualität, nicht mit Geschwindigkeit – die Ertragssteigerungen resultieren aus weniger Leckagen und weniger Nacharbeit, was das eigentliche Produktivitätspotenzial birgt. Die genauen Werte vor und nach der Standardisierung hängen von den jeweiligen Ausgangsbedingungen ab. Messen Sie daher Ihre eigene Nacharbeitsquote vor und nach der Standardisierung, anstatt sich auf allgemeine Vergleichswerte zu verlassen.
Praxiserfahrung: Lehren aus dem Bau von Abgasreinigungsanlagen
Bei der Herstellung von PP-Wäschern für Chemieanlagen, Galvanisierungsbetriebe und Abgasreinigungssysteme wiederholen sich immer wieder dieselben Lektionen – die man sich notieren sollte, bevor sie einen Turm teuer zu stehen kommen:
Lehren aus der Werkstatt
- Wählen Sie das Material anhand des tatsächlichen Rauchs aus, nicht anhand der Angabe auf der Zeichnung. „Korrosionsbeständig“ bedeutet lediglich Beständigkeit gegenüber einer bestimmten Chemikalie bei einer bestimmten Temperatur und Konzentration – überprüfen Sie PP-H, PP-B, PVC-U oder PVDF anhand des realen Abgasstroms.
- Die Nahtvorbereitung entscheidet über die Schweißnahtqualität. Die Fügeflächen müssen frisch bearbeitet, sauber und trocken gehalten und zügig verschweißt werden – Verunreinigungen an der Schweißnaht sind in der fertigen Naht unsichtbar, zeigen sich aber Jahre später als Korrosionsstelle.
- Verstärken Sie die runde Hülle. Bei Türmen mit großem Durchmesser sind Ringversteifungen und solide Kehlnahtschweißungen erforderlich, um unter Last ihre Form zu behalten – eine ovale Hülle konzentriert die Spannung an den Nähten.
- Testen Sie dort, wo es das Projekt oder der QA-Plan erfordert. Durch Funkenprüfung und Wasserfüllungsprüfung werden Defekte aufgedeckt, solange das Schiff noch zugänglich ist; geprüfte Abgasreinigungssysteme finden ihre Probleme in der Werkstatt und nicht auf dem Werksdach.
- Die Schweißnähte dokumentieren. Die Erfassung von Parametern und Inspektionsergebnissen wird von Kunden chemischer Anlagen zunehmend gefordert und macht Qualität zum Beweismittel.
- Keine generische Leistungskennzahl übersteht den Kontakt mit realer Chemie. Jeder Scrubbereinsatz ist anders – die oben genannten wiederkehrenden Muster sind zwar konsistent, aber die Zahlen (Temperatur, Konzentration, Lebensdauer) stammen aus den Kompatibilitätsdaten Ihres Materiallieferanten und Ihren eigenen Tests.
Weissenberg unterstützt seit über 19 Jahren die Fertigung von PP-Wäschern und Abgasreinigungsanlagen und beliefert Kunden in mehr als 50 Ländern mit Maschinen für Wäscher, Sprühtürme, Lüftungsanlagen, Galvanisierbäder und Umwelttechnik. Weitere Informationen zu unseren Wäscherlösungen finden Sie hier: Weissenberg PP-ScheuermittelFür die Herstellung verwandter Behälter siehe unsere Fertigungsleitfaden für GalvanisierungsbeckenDie
Häufig gestellte Fragen
Was ist ein PP-Wäscher und warum wird dafür Polypropylen verwendet?
Ein PP-Wäscher ist ein Abgasreinigungsbehälter aus Polypropylenplatten, der zur Entfernung korrosiver Verunreinigungen aus Prozessabgasen dient – typischerweise aus Galvanikanlagen, Ätzbädern und Chemieanlagen. Das Gas strömt durch ein Füllmaterial, während Waschflüssigkeit aufgesprüht wird, wodurch die Verunreinigungen in die Flüssigkeit überführt werden. PP ist das Standardmaterial, da es eine hohe Beständigkeit gegenüber Säuren und Laugen, gute Schweißbarkeit, niedrige Kosten und jahrzehntelange Erfahrung in der Abgasreinigung bietet. Bei heißen oder stark oxidierenden Abgasen wird stattdessen PVDF verwendet; PVC-U eignet sich für den Einsatz bei niedrigeren Temperaturen und Säuren und bietet eine kostengünstige Lösung.
Warum korrodieren oder versagen die Schweißverbindungen von PP-Wäschern?
Schweißverbindungen versagen durch ein Zusammenspiel verschiedener Mechanismen: Unvollständige Verschmelzung (Kaltschweißung) führt zu Leckagen; Hohlräume und Verunreinigungen bieten Chemikalien einen Nährboden; Fehlausrichtung erzeugt Kerbwirkung; und Überhitzung während des Schweißens schädigt das PP-Polymer, was zu einer verminderten mechanischen und chemischen Leistungsfähigkeit vor der Inbetriebnahme führen kann. Alle vier Fehler lassen sich auf die Prozesssteuerung zurückführen – Temperatur, Druck, Zeit und Nahtvorbereitung. Maschinell gesteuertes Stumpfschweißen reduziert die Prozessvariabilität, die den meisten dieser Fehler zugrunde liegt.
Welches Schweißverfahren sollte ich für einen Wäscherkörper mit großem Durchmesser verwenden?
Beide Verfahren eignen sich für unterschiedliche Verbindungen. Das Stumpfschweißen mit erhitztem Werkzeug erzeugt die festen, homogenen Längsnähte der Turmwände – es ist schnell, maschinell gesteuert und hinterlässt kein Zusatzmaterial. Das Extrusionsschweißen verschließt die Längsnähte gekrümmter Mantelabschnitte, schweißt Stutzen und Flansche ein, fertigt Ringversteifungen und Kehlnähte und ist das Standardverfahren für die Montage und Reparatur vor Ort. Das Extrusionsschweißen allein ist für lange, gerade Nähte langsamer und stärker vom Bediener abhängig; das Stumpfschweißen allein reicht für dreidimensionale Verbindungen nicht aus.
Kann ein PP-Wäscher beliebige chemische Dämpfe bewältigen?
Nein. PP weist eine ausgezeichnete Beständigkeit gegenüber den meisten Säuren und Laugen auf, ist jedoch gegenüber starken Oxidationsmitteln und einigen Lösungsmitteln, insbesondere bei erhöhten Temperaturen, nur bedingt beständig. Das geeignete Material hängt von der spezifischen Zusammensetzung, Konzentration und Temperatur der Abgase ab – beispielsweise erfordert der Einsatz mit heißem, feuchtem Chlor oder heißer Chromsäure in der Regel PVDF anstelle von PP. Überprüfen Sie die Materialgüte stets anhand der Kompatibilitätsdaten des Materiallieferanten für Ihre tatsächlichen Abgasströme; eine allgemeine Tabelle ersetzt keine Prüfung für jede einzelne Güteklasse.
Wie prüft man die Schweißverbindungen von PP-Wäschern auf Korrosionsbeständigkeit und Dichtheit?
Die Qualitätsprüfung erfolgt schichtweise. Jede Naht wird einer Sichtprüfung unterzogen – Stumpfschweißnähte gemäß den Bewertungskriterien von DVS 2202 Supplement 1, Extrusionsschweißnähte gemäß DVS 2202 Supplement 5. Schweißnahtproben können mittels Makro- und mechanischer Prüfung geprüft werden. Sofern das Projekt oder der Qualitätssicherungsplan dies erfordert, werden mittels Funkenprüfung (DVS 2206-4) durchgehende Nahtfehler erkannt – sie ergänzt, ersetzt aber nicht die Dichtheitsprüfung – und mittels Wasserfüllungsprüfung (DVS 2206-2) wird der montierte Behälter über einen bestimmten Zeitraum auf Dichtheit geprüft. Die Schweißparameter werden bei den Prüfungen dokumentiert, sodass die Qualität nachweisbar und nicht nur angenommen ist.
Welche Maschinen benötigt man zur Herstellung von PP-Scheuersaugmaschinen?
Eine typische moderne Produktionslinie für Abgasreinigungsanlagen umfasst vier zentrale Prozessstationen: CNC-Zuschnitt für präzise Paneele und Öffnungen, Stumpfschweißen mit beheiztem Werkzeug für Längsnähte (Weisenberg WeiBond-Serie, die die Heizplatte innerhalb von ca. ±5 °C hält), Strangpressschweißen für gebogene Nähte, Düsen, Kehlnähte und Reparaturen (Weldy Strangpressschweißanlagen) sowie Linienbiegen für Flansche, Übergänge und gerade Biegungen – zylindrische Gehäuse werden durch Walzen oder Biegen, nicht durch Biegen, geformt. Das multifunktionale Schweiß- und Biegesystem von Weissenberg kombiniert zwei dieser Arbeitsgänge in einer Produktionslinie und eignet sich daher für kleinere Betriebe, die in die Abgasreinigungsanlagenfertigung einsteigen.
Wichtigste Erkenntnisse
- Die Korrosionsbeständigkeit von Wäschern beruht auf zwei Faktoren: Die Werkstoffgüte bestimmt die chemische Umgebung für die Dämpfe, und die Schweißverbindungen entscheiden darüber, ob diese Umgebung erhalten bleibt – vollständige Verschmelzung, keine Hohlräume oder Verunreinigungen, keine Überhitzung.
- Die Materialwahl richtet sich nach den Dämpfen: PP-H für den Standardeinsatz bei Säuren/Laugen, PP-B für Stoß- und Niedrigtemperaturbelastung, PVDF für heiße oder stark oxidierende Dämpfe, PVC-U für kostengünstigen Einsatz bei Säuren bei niedrigen Temperaturen.
- Verwenden Sie beide Schweißverfahren: Maschinenstumpfschweißen für Längsnähte, Extrusionsschweißen für gebogene Mantelnähte, Düsen, Versteifungen, Kehlnähte und Reparaturen.
- Eine präzise Temperatur- und Druckregelung (Heizplatte innerhalb von ca. ±5 °C, Siemens SPS-gesteuerter Zyklus, gleichmäßiger Druck über die gesamte Fläche) sorgt für konsistente und dokumentierbare Schweißnähte.
- Schichtweise Prüfung: Sichtprüfung jeder Naht gemäß dem jeweils anwendbaren DVS 2202-Zusatz (Zusatz 1 für Stumpfschweißungen, Zusatz 5 für Extrusionsschweißungen), Qualifizierungsmuster und – sofern das Projekt oder der QA-Plan dies erfordert – Funkenprüfung (DVS 2206-4) und Wasserfüllungsprüfung (DVS 2206-2), bevor der Turm das Werk verlässt.
- Die Produktion wird durch Standardisierung des Prozesses – präzises CNC-Schneiden, ein fester Schweißplan, paralleles Blechschweißen und die Disziplin der laufenden Qualitätskontrolle – und nicht durch schnelleres Schweißen in die Höhe getrieben.
- Prüfen Sie mit dem Lieferanten, ob das Material mit Ihrer tatsächlichen Abgaszusammensetzung kompatibel ist – keine allgemeine Tabelle kann eine Prüfung nach Abgasqualität für Ihre spezifischen Abgase ersetzen.
Literaturhinweise und weiterführende Literatur
- Weissenberg — Seite mit Lösungen für PP-Scheuersaugmaschinen (Produktionslinie für Wäscher: Schneiden, Schweißen, Biegen, Doppelfunktionssystem)
- Weissenberg — Extrusionsschweißlösungen (Weldy)
- Weissenberg — WeiBond Kunststoffplatten-Stumpfschweißgeräte-Sortiment
- Weissenberg — Stumpfschweißverfahren für Kunststoffplatten: Einrichtung, 5-stufiger Schweißzyklus und Prüfleitfaden
- Weissenberg — Herstellung von Galvanisierbädern: Warum präzises Kunststoffschweißen für die Qualität der Galvanisierung so wichtig ist
- Weissenberg — DVS 2207 Leitfaden zur Einhaltung der Vorschriften und Qualitätscheckliste
- Weissenberg — Verfahren zum Stumpfschweißen von PP-Platten mit beheiztem Werkzeug gemäß DVS 2207-11
- Weissenberg — Schweißen von HDPE-, PP- und PVDF-Platten: Prozess, Temperaturen und Materialleitfaden
- DVS 2207-11 — Schweißen von Thermoplasten – Heißwerkzeugschweißen von Platten, Rohren und Rohrkomponenten, PP, DVS Media GmbH, Düsseldorf (Verfahrensparameter für das Stumpfschweißen von PP)
- DVS 2202 Ergänzung 1 (02/2023) — Bewertung von Verbindungen zwischen Thermoplasten an Rohrleitungsteilen und Paneelen – HeißplattenschweißenDVS Media GmbH, Düsseldorf
- DVS 2202 Ergänzung 5 (12/2016) — Beurteilung von Fehlern in Verbindungen zwischen Thermoplasten an Rohrleitungsteilen und Paneelen – Heißgasextrusionsschweißen (WE)DVS Media GmbH, Düsseldorf
- DVS 2207-4 (12/2019) — Schweißen von thermoplastischen Werkstoffen – Extrusionsschweißen von Rohren, Rohrleitungsteilen, Formstücken und Paneelen – Verfahren, AnforderungenDVS Media GmbH, Düsseldorf
- DVS 2206-2 (12/2016) — Zerstörungsfreie Prüfung von drucklosen Behältern und Apparaten aus thermoplastischen Werkstoffen – DichtheitsprüfungDVS Media GmbH, Düsseldorf
- DVS 2206-4 (09/2011) — Zerstörungsfreie Prüfungen an Tanks, Apparaten und Rohrleitungen aus Thermoplasten – Prüfungen mit elektrischer HochspannungDVS Media GmbH, Düsseldorf
